2023-08-08
[715]
鉛筆硬度計(jì)使用方法
1、鉛筆應(yīng)刨好，石墨約凸出約5mm可使用包括在供貨范圍內(nèi)的特殊范圍內(nèi)的特殊鉛筆刨來(lái)達(dá)到此要求。垂直握住鉛筆，石墨朝下對(duì)著砂紙（顆粒細(xì)度400）把石墨芯磨平且邊緣鋒利。
2、將鉛筆夾在儀器中，鉛筆凸出5mm，再將儀器放在樣板表面。用姆指和食指抓住搖柄，以大約10cm/s的速度在樣板上滑動(dòng)。
3、選擇適當(dāng)硬度的鉛筆要靠試驗(yàn)。建議開(kāi)始時(shí)用一個(gè)中型較軟的鉛筆或中型硬度的鉛筆，并逐漸找出適合的鉛筆。
4、在測(cè)試過(guò)程中，要小心不要將鉛筆的字痕和穿透痕混亂。如有必要可使用一塊濕海綿或一塊柔軟的橡皮擦將多余的線痕擦掉。
5、兩種鉛筆的數(shù)位以鉛筆硬度來(lái)標(biāo)記。鉛筆的硬度例如2H-3H意味著2H鉛筆可在表面上留下字痕而3H鉛筆已可輕微將漆膜劃破，漆膜硬度為2H。
1、適用范圍
本方法規(guī)定了用已知硬度的鉛筆，測(cè)定涂層表面相對(duì)硬度，可采用手工操作和儀器操作，仲裁試驗(yàn)用儀器操作。
2、試樣
試樣應(yīng)平整、無(wú)油污、無(wú)損傷。
3、試樣處置和試驗(yàn)環(huán)境
試驗(yàn)前，待測(cè)試樣應(yīng)在23±2℃環(huán)境中至少放置24h，試驗(yàn)也應(yīng)在同樣的環(huán)境中進(jìn)行。仲裁試驗(yàn)應(yīng)在溫度為23±2℃，相對(duì)濕度為50%±5%的環(huán)境中放置和試驗(yàn)。
4、儀器和材料
a.一組符合GB149的高級(jí)繪圖鉛筆，鉛筆標(biāo)號(hào)為6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B，其中6H最硬，最軟，由6H到6B硬度遞減。推薦使用中華牌高級(jí)繪圖鉛筆，也可由供需雙方商定采用其他牌號(hào)的鉛筆;
b.削筆刀;
c.涂膜鉛筆劃痕硬度計(jì);
d.400#砂紙。
5、試驗(yàn)步驟
5.1用削筆刀將鉛筆削至露出4-6mm柱型筆芯(不可松動(dòng)或削傷筆芯)，握住鉛筆使其與400#砂紙面垂直，在砂紙上磨劃，直至獲得端面平整，邊緣銳利的筆端為止(邊緣不得有破碎或缺口)，鉛筆使用一次后要旋轉(zhuǎn)180°再用或重磨后使用。
5.2手工操作程序
把試樣固定在水平臺(tái)面上，握住已削磨的鉛筆使其與涂層成45°角，用力以約1mm/s的速度向前推進(jìn)，用力程度以使鉛筆邊緣破碎或犁破涂層為宜。從最硬的鉛筆開(kāi)始，用每級(jí)鉛筆劃5次，5次中若有兩次能犁破涂層則換用較軟的鉛筆一支，直至找出5次中至少有4次不能犁破涂層的鉛筆為止，此鉛筆的硬度即為被測(cè)涂層的鉛筆硬度。

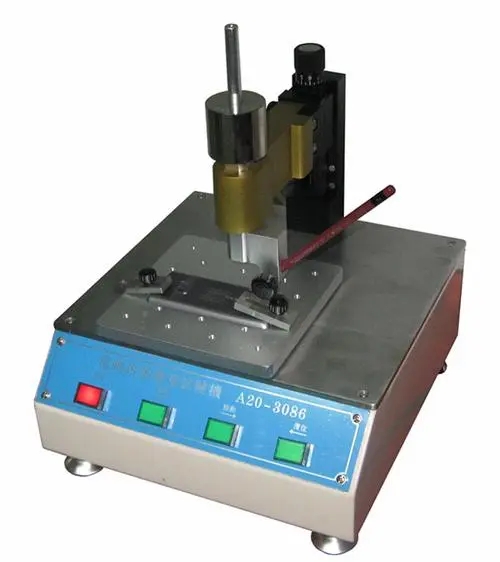

5.3儀器操作程序
削磨好的鉛筆裝入儀器夾具內(nèi)，將試樣待測(cè)面朝上固定在儀器的試樣臺(tái)上。調(diào)節(jié)水平砝碼使鉛筆對(duì)試樣表面負(fù)荷為零，然后加上1±0.05kg的砝碼。讓試樣與鉛筆反向移動(dòng)3mm，移動(dòng)速度約為0.5mm/s。轉(zhuǎn)動(dòng)鉛筆使無(wú)損傷的鉛芯邊緣接觸涂層，并變換試驗(yàn)位置，依次犁劃5次，從最硬的鉛筆開(kāi)始試驗(yàn)，5次中若有兩次能犁破涂層則換用較軟的鉛筆一支，直至找出5次中至少有4次不能犁破涂層的鉛筆為止，此鉛筆的硬度即為被測(cè)涂層的鉛筆硬度。用較軟的鉛筆一支，直至找出5次中至少有4次不能犁破涂層的鉛筆為止，此鉛筆的硬度即為被測(cè)涂層的鉛筆硬度。
